断码屏针脚的安装位置—扬润电子

作者: 编辑: 来源: 发布日期: 2021.09.16
信息摘要:

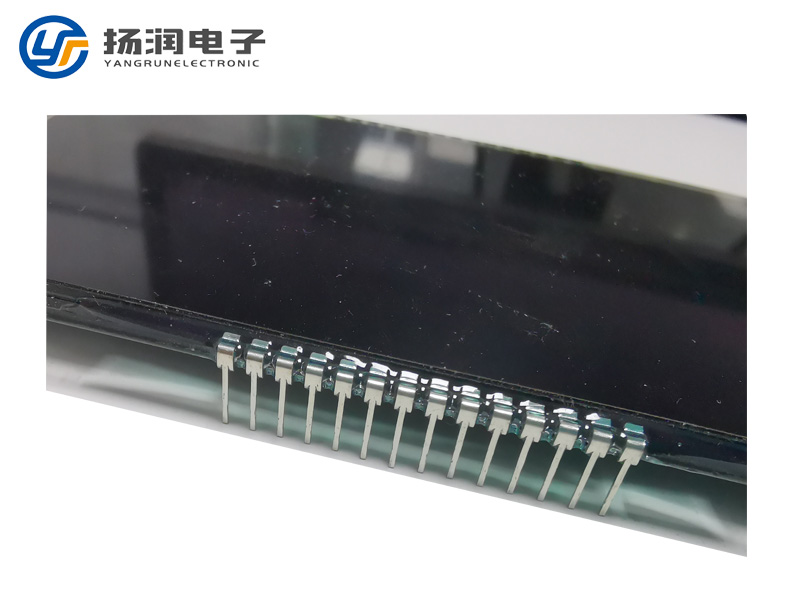

断码屏结构是面玻璃和底玻璃组合在一起。连接方式是管脚连接的断码屏,通常面玻璃会比底玻璃小一点,底玻璃大的区域就是为了安装金属针脚。

断码屏结构是面玻璃和底玻璃组合在一起。连接方式是管脚连接的断码屏,通常面玻璃会比底玻璃小一点,底玻璃大的区域就是为了安装金属针脚。

        那断码屏安装针脚的位置应该留多少毫米呢?
断码屏

断码屏管脚到玻璃边沿的距离至少要管脚的宽度那么长,但是不会只留这么小的距离。因为距离留的太小,玻璃热胀冷缩,引脚在玻璃的边沿就会造成应力拉伤,造成液晶屏管脚与玻璃之间的松动,从而产生显示笔画字淡,或者有些笔段不显示,造成缺画的问题。导电胶条连接的也一样,如果导电面积留的太小,阻值变大,电压不变的情况下,电阻加大,电流也会拉大,但是电路提供给 断码屏的电流是有限的,所以电流不够也会造成笔画字淡或缺画的问题。

那我们考虑一下,太小不行,我们留大一点行不行?也不可以,因为断码屏管脚的位置如果靠的最边沿,根据矩形拉力角尖最小的原理,如果电路板和管脚处于非常紧配的状态,安装员工将段码屏插入电路板时很容易造成 断码屏崩裂,或者LCD液晶屏在高温焊锡过程中迅速升温也会造成崩裂的问题。

我们建议,底玻璃外引线常用用2.0mm2.5mm。这两种距离是目前常用的,可以将针脚安装的牢固,也不会出现 断码屏 崩裂的问题。
