段码液晶屏规格书是什么?

作者: 扬润小编 编辑: 扬润电子 来源: 扬润液晶屏 发布日期: 2022.01.03
信息摘要:
现如今,各行各业都离不开段码液晶屏,很多公司在给自家产品上定制段码液晶屏的时候都会向生产厂家要来规格书,才能知道如何正确的把LCD段码屏正确…
  现如今,各行各业都离不开段码液晶屏,大部分的机器或者设备上都会使用这种相对实惠且显示效果还不错的屏幕来作为显示工具,很多公司在给自家产品上定制段码液晶屏的时候都会向生产厂家要来规格书,才能知道如何正确的把LCD段码屏正确的安装在产品上,那么,规格书到底是什么东西呢?

段码液晶屏规格书

       所谓的段码液晶屏规格书其实就是图纸,其中包含了尺寸参数图,真值表图,走线图,显示效果图,可以说规格书图纸就是整个个液晶屏的灵魂所在,接下来咱们就来说说规格书图纸上具体包含了哪些参数:

  1、 段码屏的走线图:顾名思义,为整个屏幕的走线逻辑,哪些走线控制哪些引脚,哪些引脚控制哪些笔段,在不懂的人看来都是些奇怪的线条,一般需要公司的设计人员才能看得懂。

  2、 段码屏的真值表:真值表是用来给技术开发控制系统程序的时候使用的代码,当拿到图纸后一定要好好核对这项内容,仔细检测连接的笔段有没有问题,如如果有问题的话需要及时反馈给液晶屏厂家

  3、 液晶屏的显示效果图:指的是在段码液晶屏上的所有图案全部显示的一个效果图,这个图的主要作用是为了检查图案的正确性,以及颜色,图案的美观性等;

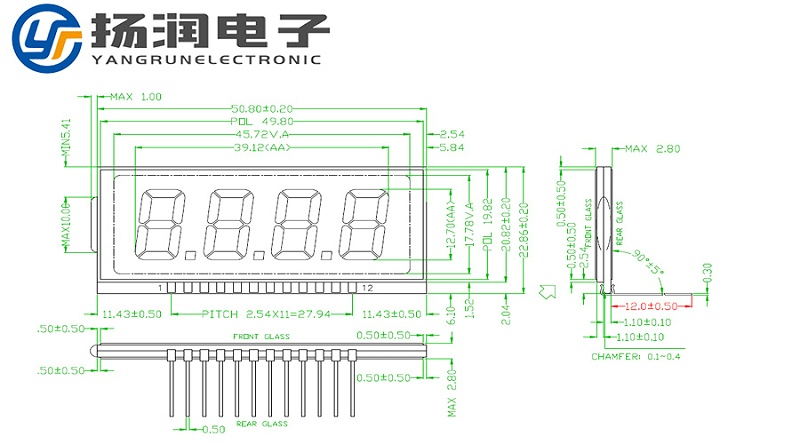

  4、 液晶屏的尺寸参数图:其中包含液晶屏的外形尺寸,显示尺寸,针脚尺寸和间距,屏幕材质,偏光片类型,显示模式,温度区间,观察角度,连接方式,驱动条件等。

  以上就是规格书图纸的全部内容了。所以,在定制液晶屏的时候第一时间需要把这些内容对接好,自身的产品上应用的一些参数,告诉给段码屏的生产厂家,让他们帮你出好图纸确认好,然后才是是生产环节。

  苏州扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于 仪器仪表,小家电控制板,电能表,温奶器显示屏,遥控器显示屏,医疗保健器械以及各种小家电等产品。

  有定制各类LCD液晶屏以及配套产品的需求,欢迎致电!

  版权所有:http://www.yrlcd.com/转载请注明出处,违者必究!
