段码液晶屏如何设计多元素内容?—扬润电子

作者: 扬润小编 编辑: 扬润液晶屏 来源: 扬润电子 发布日期: 2021.09.19
信息摘要:
段码液晶屏一直是图案和文字并存的,不过有时候客户也会想多加入一些元素和内容,但段码液晶屏 屏幕的尺寸就那么大,再添加的话就会显得内容非常杂且…
  段码液晶屏一直是图案和文字并存的,不过有时候客户也会想多加入一些元素和内容,但屏幕的尺寸就那么大,再添加的话就会显得内容非常杂且拥挤,并且在最外围的地方还会出现明暗划,这是因为电压到不了那些太远的笔段,那应该如何排版设计,才能既让内容都包含住,又不影响显示效果呢?

报价

扬润小编给大家总结了两个方法,大家可以在生产段码液晶屏的同时,借鉴一下:

  第一种,可以使用低电阻 ITO 玻璃,这个玻璃的特点就是电阻小,对电压的阻碍小,那么远一点的笔段也可以得到充足的电压, 段码液晶屏 自然不会有明暗划的问题;

第二种,是做双 COM,靠近 COM 端的笔段电压会更充足,所以远的地方能得到的电压就不多,但做了双 COM 以后,远一点的笔段出也有了 COM 端,各笔段可以得到充足的电压,明暗划的问题也迎刃而解了,不会影响到段码液晶屏的显示效果。

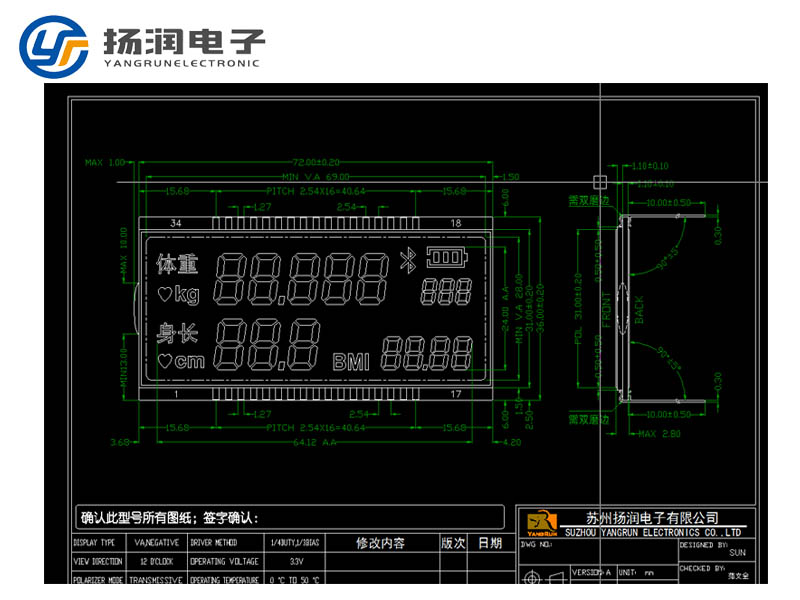

设计图纸


  两种方法相比较起来,第一种方法最方便,可以直接在原有的不良品上进行改动,而第二种方法则需要重新开模,修改走线设计,会比较麻烦。

  苏州扬润电子有限公司,是一家专注段码液晶屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于 漆膜仪显示屏,小家电控制板,电能表,汽车仪表,空调,遥控器,医疗保健器械以及各种小家电等产品。

  有定制各类段码屏以及配套产品的需求,欢迎致电!
