段码液晶屏生产工序(前段)—扬润电子

作者: 编辑: 来源: 发布日期: 2021.09.24
信息摘要:
之前有为大家介绍过段码液晶屏的大致工序,因为各项参数和特别的要求,所以交期也会有所不同,但大家都了解的不够详细,今天呢,小编就来和大家分享一…

之前有为大家介绍过段码液晶屏的大致工序,因为各项参数和特别的要求,所以交期也会有所不同,但大家都了解的不够详细,今天呢,小编就来和大家分享一下段码液晶屏 前段工序有哪些。

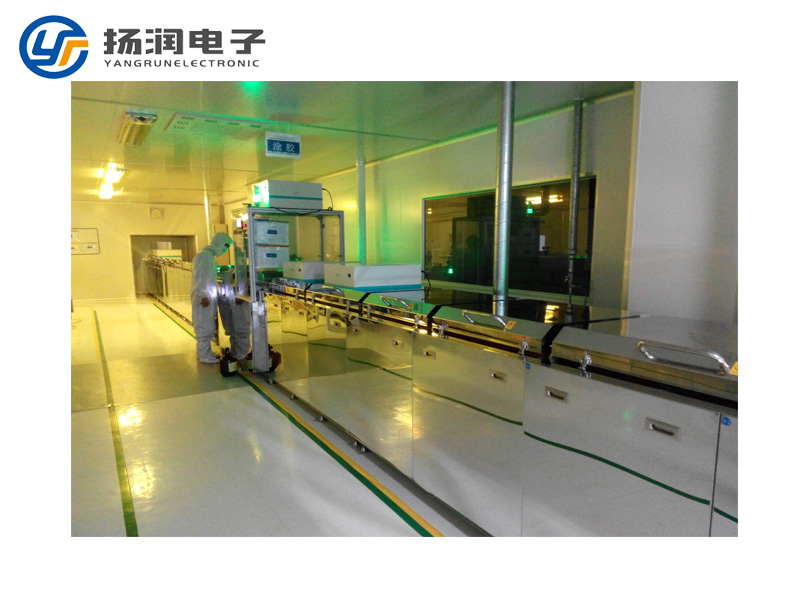

段码液晶屏生产工序


咱们在这里把段码液晶屏的前段工序分为14 个步骤:

第一步,就是投料,投的毋庸置疑是ITO玻璃,放入各篮具中,方便下一步的清洗。
   第二步,用清水清洗玻璃后,还要对玻璃上受到的紫外线红外线进行处理,
   第三步,就是要使用光阻剂,避免之前的清洗步骤前功尽弃,所以光阻剂是非常必要的,之后将
段码液晶屏 的玻璃进行预烤。
   第四步,称为曝光,让紫外线透过不同图形的光罩,在玻璃上形成正确的图形,这个时候的图形还非常的浅淡,看起来不是很清楚,
   第五步,显影,有了显影液的加持,可以轻松将玻璃上被紫外线照射的地方洗掉,就可以让图案的颜色变的更深。
   第六步,开始就是段码液晶屏 屏幕显示的重要步骤了,首先用蚀刻液将没有被光阻剂覆盖的地方蚀去,再用光阻液把剩下的光阻剂洗干净,这样就可以在玻璃上显示的更明显。这个时候的 段码液晶屏 已经完成了前段工序的一半,

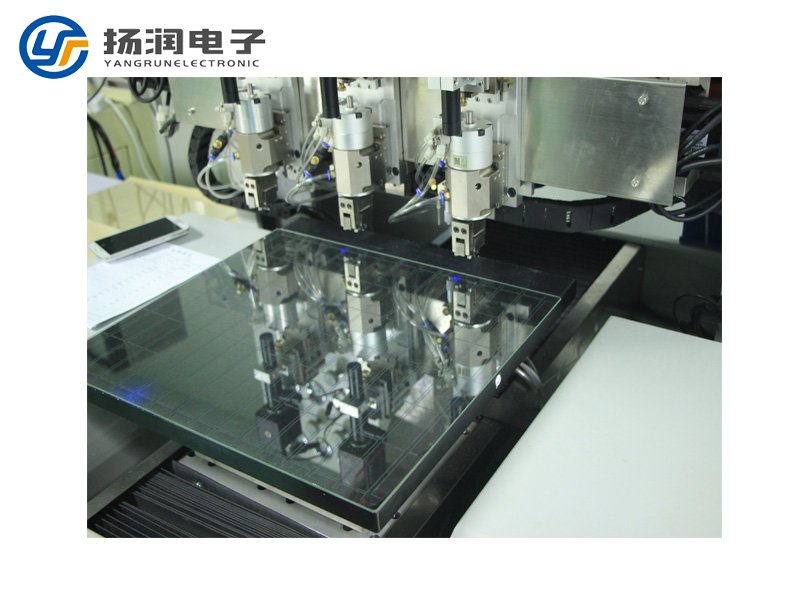

段码液晶屏生产工序
    第七步,就是进行检测,检测 段码液晶屏会不会出现短路,不良的情况,至此,前段工序完成一半。
   第八步,工序开始说起,这个第八步说起来,是为了对段码液晶屏 进行保护,在玻璃的表层印保护层,就可以保护道玻璃和上面的膜;
   第九步, 将配向膜印刷在玻璃的表层。 之后再将玻璃进行水洗,处理好紫外线和红外线,就可以在玻璃上进行印刷了,
   第十步,是为后面的电路排列做准备,用定向毛轮在玻璃有 PI 膜处反复的刷出痕迹,以此判定电路的排列方向。
   第十一步,是印框,将框胶印在上部玻璃上,进而将底部的玻璃都连在一起,
段码液晶屏 初步定型;
   第十二步 要把
spacer 放在玻璃上,确保均匀,这样可以保证上下玻璃的距离,

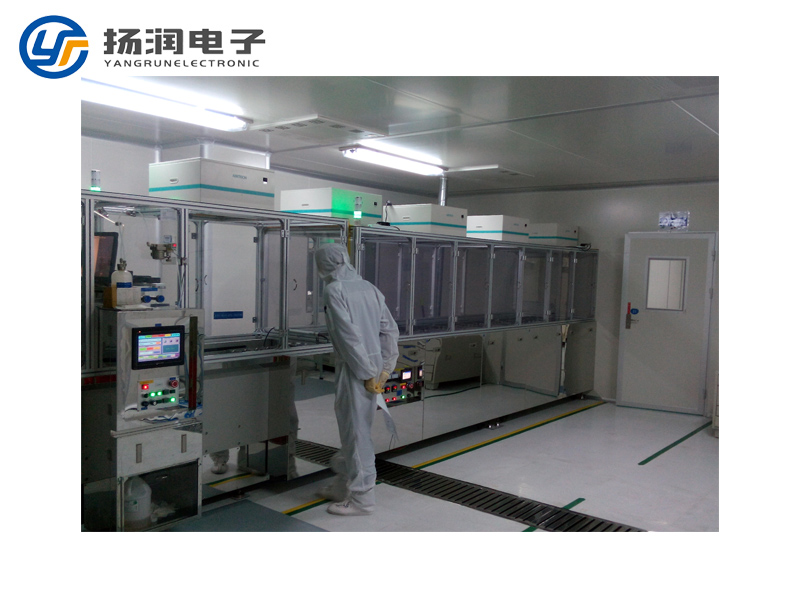

段码液晶屏生产工序

   第十三步,需要用到
UV胶,将玻璃组合起来, UV 胶可以起到固定的作用,这样可以尽量避免 段码液晶屏 的两片玻璃错位。
   第十四步,也就是最后一个工序,固烤,就是将已经组合的玻璃进行长时间的高压,在高压下使得框胶变硬,进而两片玻璃之间的距离达到要求。

  苏州扬润电子有限公司,是一家专注段码液晶屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于 仪器仪表,小家电控制板,电能表,汽车仪表,空调,遥控器,医疗保健器械以及各种小家电等产品。
   有定制各类段码液晶屏以及配套产品的需求,欢迎致电!
