定制LCD液晶屏怎么计算尺寸?—扬润电子

作者: 编辑: 来源: 发布日期: 2021.09.29
信息摘要:
很多人在定制LCD液晶屏的时候不知道LCD液晶屏的尺寸到底怎么去算,扬润小编作为行业老手,今天就来给大家讲解一下这个知识点,看看LCD液晶屏…

  很多人在定制LCD液晶屏的时候不知道LCD液晶屏的尺寸到底怎么去算,扬润小编作为行业老手,今天就来给大家讲解一下这个知识点,看看 LCD液晶屏定制尺寸具体应该如何算。

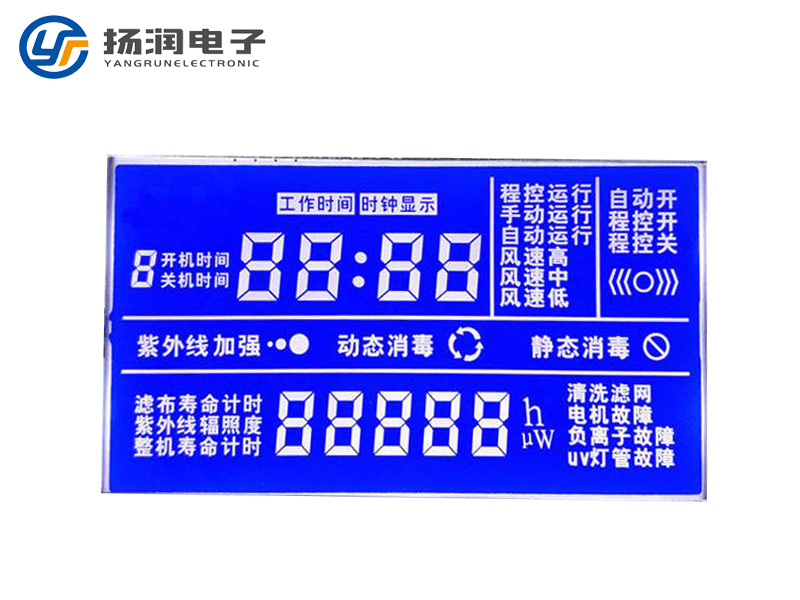

定制LCD液晶屏

  首先,我们得知道定制产品的外壳的尺寸,因为外壳的尺寸是直接影响定制 LCD液晶屏尺寸的。而LCD液晶屏,我在之前的文章中有提到过,是由两块ITO玻璃组成的,表面那块会稍小一点,而下面那块玻璃的两边会宽出来一些。而宽出来的那部分,是用来装连接脚的。所以,最终尺寸,是要由最下面那块玻璃来决定的。
  举个例子,外壳的大小为70*70mm,而定制 LCD液晶屏的左右上下需要预留1.5mm的非可视区域装在外壳里,所以,得出 LCD液晶屏的表面玻璃的尺寸为73*73mm。 预留一些非可视区域在外壳中的作用有两点,第一是为了不让 LCD液晶屏从外壳中跑出来; 第二是为了让外壳和 LCD液晶屏中间没有 缝隙,这样就能避免用户在使用的时候看到产品里面的线路板。
  由于下面那块ITO玻璃的宽度两边或者一边的玻璃需要预留出来装脚(看是设计单边装脚还是双边装脚),而定制 LCD液晶屏的引脚尺寸为2毫米,所以就能得出,单边装脚 LCD液晶屏的最终尺寸为75*73mm,双边装脚最终尺寸为77*73mm。
  通过以上的讲解以及举例说明,大家应该能更好的知道如何在定制LCD液晶屏 的过程中去计算 LCD液晶屏的尺寸了吧,希望能帮到大家!
