LCD液晶显示屏的显示原理

作者: 扬润液晶屏 编辑: 扬润小编 来源: 扬润技术研发部 发布日期: 2022.01.13
信息摘要:
LCD液晶显示屏的的主要显示原理其实就是在两块平行的液晶导电玻璃中间,注入液晶分子材料,通入电后变换液晶分子材料在玻璃中的排布情况,形成不规…
  LCD液晶显示屏的的主要显示原理其实就是在两块平行的液晶导电玻璃中间,注入液晶分子材料,通入电后变换液晶分子材料在玻璃中的排布情况,让液晶分子的遮光部分和透光部分完全不一样,形成不规则的现象,再在两块玻璃之间加上滤光层后,就可以实现显示图案的功能。接下来我们详细说说LCD液晶屏最关键的几个部位的工作情况。


LCD液晶分子的工作形态

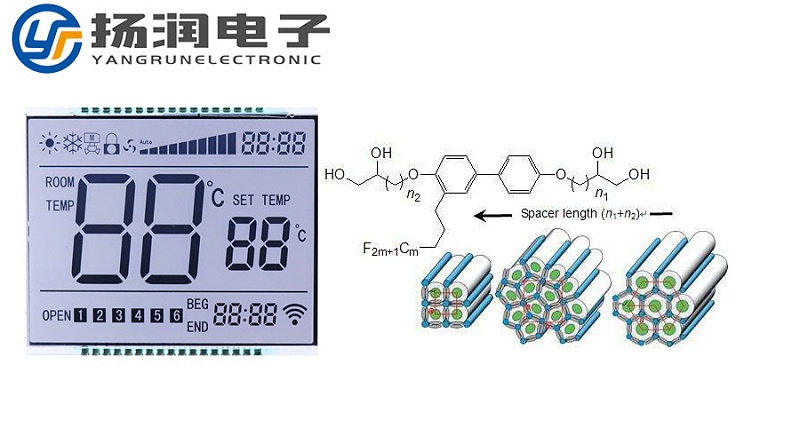

  液晶分子的工作形态


  它一种介于固态和液态之间的复合物,主要由一种看起来像方形的结构。在未通电的情况下,液晶分子是处于一种惰性状态,而且是呈现平行不相交的情况,所以像我们平常看到的一些LCD液晶屏的话未通电是属于一种没有任何显示的状态,而在注入在以及刻印好凹凸槽的玻璃之中后,会变成一种相互交合的方式。

LCD显示屏液晶的排列方式

  LCD显示屏液晶的排列方式


  若液晶一个平面上的分子南北向排列,则另一平面上的分子东西向排列,而位于两个平面之间的分子被强迫进入一种90度扭转的状态。由于光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转90度。但当液晶上加一个电压时,分子便会重新垂直排列,使光线能直射出去,而不发生任何扭转。

  LCD显示屏滤光片

LCD显示屏滤光片


       LCD显示屏非常依赖极化滤光片和光线本身,自然光线是朝四面八方随机发散的,极化滤光片实际是一系列越来越细的平行线。这些线形成一张网,阻断不与这些线平行的所有光线,极化滤光片的线正好与上一个垂直,所以能完全阻断那些已经极化的光线。只有两个滤光片的线完全平行,或者光线本身已扭转到与下一个极化滤光片相匹配,光线才得以穿透。

  苏州扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于 仪器仪表,小家电控制板,气体报警器, 充电桩显示屏,遥控器显示屏,医疗保健器械以及各种小家电等产品。

  有定制各类LCD液晶屏以及配套产品的需求,欢迎致电!
