数码管如何替换成段码液晶屏

作者: 扬润液晶屏 编辑: 扬润小编 来源: 扬润技术研发部 发布日期: 2022.01.20
信息摘要:
很多产品或者仪器仪表,在产品更新迭代的时候,为了提升自家产品的整体档次以及美观度或者说追求更低的功耗,大部分的仪器仪表厂家都会把数码管替换成…
  很多产品或者仪器仪表,在产品更新迭代的时候,为了提升自家产品的整体档次以及美观度或者说追求更低的功耗,大部分的仪器仪表厂家都会把数码管替换成段码液晶屏。那么如何替换成段码液晶屏呢,又需要注意哪些问题呢?

  在聊以上问题之前,咱们先来说说二者的工作原理。

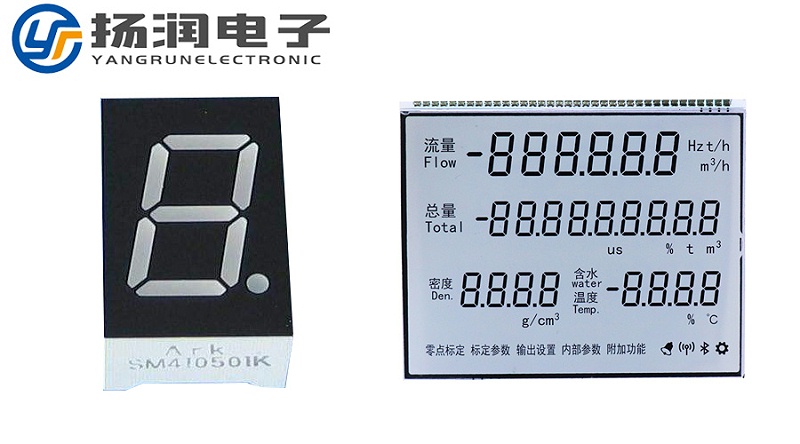

左图为数码管,右图为段码液晶屏

       段码液晶屏工作原理


  段码液晶屏,又叫段式液晶屏,屏幕由图案以及笔段组成,显示效果一般为白底黑字,蓝底白字,黑底白字等,通电后通过单片机或者驱动芯片控制不同的引脚来控制笔段或者图案的点亮和熄灭。制造材料多为ITO玻璃,液晶, Pin金属脚,偏光片等材料组成。

  数码管工作原理


  数码管,属于LED发光系列,每个笔段中都有一个发光二极管,显示原理和段码液晶屏其实有一些相似,但又不完全相似。主要组成材料为:数码管外壳,LED灯珠,树脂,电子元件,电路板组成。

  段码液晶屏替换数码管流程


  首先需要找到一家段码液晶屏厂家,给他们提供具体的尺寸以及显示内容参数,让他先设计LCD段码屏,设计出来之后进行出样品,然后再在自己的产品上进行安装调试。

  段码屏替换数码管的注意事项


  第一,需要注意并解决的是电压问题,因为数码管使用的是直流电,而段码液晶屏使用的是方波交流电;

  第二,如果是用单片机驱动液晶屏的话,要看看引脚够不够,如果引脚不够的话需要增加驱动模块。

  第三,芯片问题,数码管使用的芯片为74HC245,PT6965,TM1638等芯片,而段码液晶屏上使用的驱动芯片大部分是HT1621系列芯片。

  苏州扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于仪器仪表,小家电控制板,气体报警器, 消毒柜显示屏,遥控器显示屏,医疗保健器械以及各种小家电等产品。

  有定制各类LCD段码屏以及配套产品的需求,欢迎致电!
