段码显示屏引脚功能详解

作者: 扬润电子 编辑: 扬润小编 来源: 扬润科技研发部 发布日期: 2025.06.21
信息摘要:
段码显示屏(也称为七段码、八段码、十四段码、米字管或点阵式段码屏)的引脚功能相对固定,但具体的数量和排列方式会因显示屏的尺寸、位数(显示几个…

段码显示屏(也称为七段码、八段码、十四段码、米字管或点阵式段码屏)的引脚功能相对固定,但具体的数量和排列方式会因显示屏的尺寸、位数(显示几个数字/字符)、是否带小数点、是否有背光以及制造商的设计而有所不同。

以下是段码显示屏引脚的核心功能和常见规律:

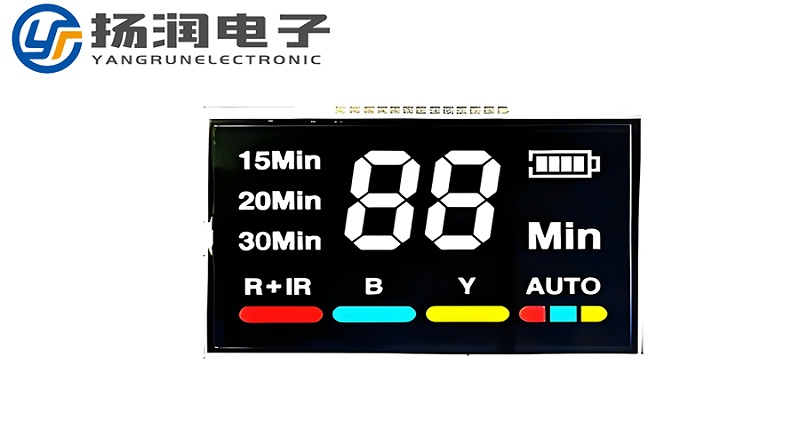

段码显示屏

核心引脚类型

  1. 公共端:

    • 符号: 通常标记为 COM Common Cathode Common (共阴极) 或 Anode Common  (共阳极)。

    • 功能: 这是所有段(a, b, c, d, e, f, g, dp)共享的公共连接点。

    • 类型:

      • 共阴极 (Common Cathode): 所有段的阴极连接在一起。公共端需要接 低电平(GND),对应的段端给高电平(VCC) 才能点亮该段。

      • 共阳极 (Common Anode): 所有段的阳极连接在一起。公共端需要接 高电平(VCC),对应的段端给低电平(GND) 才能点亮该段。

    • 数量: 对于位显示屏,通常只有1个 公共端。对于位显示屏(如4位、8位),通常有多个公共端( COM1 COM2 COM3, ...),每个公共端对应一位数字。这是实现动态扫描驱动的基础(快速轮流点亮每一位)。

  2. 段引脚:

    • 符号: 通常标记为 a b cd e fg dp (小数点)。

    • 功能: 每个引脚控制显示屏上的一个特定段(笔划)或小数点。

    • 数量: 最基本的七段码(0-9,A-F)有7个段引脚(a-g)加1个小数点引脚(dp),共8个。八段码(多一个中间的横或竖)有9个。十四段码或米字管(可显示更复杂字符)有14或16个段引脚。点阵式段码(如5x7)则按行列组织引脚。

    • 共享性: 在多位显示屏中,相同的段(例如所有位上的 a  段)通常是 内部并联在一起的,只引出一个引脚(如 a )。点亮哪一位的 a 段,取决于该位对应的公共端是否被激活(以及  a 段是否被点亮)。

  3. 背光引脚 (可选):

    • 符号: 可能标记为 LED+ /LED- BLBK A/ K 等。如果背光是独立的LED,可能有两个引脚(正极和负极)。

    • 功能: 用于控制显示屏的背光(通常是LED背光)。需要根据背光LED的类型(共阴/共阳)提供合适的驱动电流和限流电阻。

引脚排列规律 (常见但不绝对)

  1. 单侧/双侧引脚: 引脚通常排列在显示屏的一侧两侧 (对称排列)。

  2. 顺序: 常见的引脚顺序(从一端开始)可能是:

    • COM(s) -> 段引脚( ab c de f gdp )-> 背光引脚。

    • 或者:段引脚 -> COM (s) -> 背光引脚。

    • 多位屏:COM1 a b, ... dp COM2, ... 或者将所有 COM 集中在一起,所有段引脚集中在一起。

  3. 对称性: 双侧引脚的显示屏,两侧引脚的功能通常是对称或互补的(例如,一侧是 COM1 a bc d;另一侧是  ef g dpCOM2 )。这有利于PCB布线。

如何确定引脚功能 (最重要!)

  1. 查阅数据手册: 这是最准确、最可靠的方法!找到显示屏的具体型号(通常印在玻璃边缘或背面的标签上),搜索该型号的规格书。规格书会明确标注每个引脚的定义和位置图。

  2. 观察丝印: 一些显示屏会在PCB或FPC(柔性电路板)上印有引脚标记(a b cCOM  等)。

  3. 万用表测试 (二极管档):

    • 确定共阴/共阳:将万用表红表笔固定接一个引脚,黑表笔依次触碰其他引脚。如果某个组合能使一个段稳定点亮,则:

      • 红表笔接的是段引脚 -> 共阴极 (红笔+相当于高电平)。

      • 红表笔接的是公共端 -> 共阳极 (红笔+相当于高电平)。

    • 找出所有段:固定公共端(已知类型),用对应极性的表笔触碰其他引脚,观察哪个段被点亮,即可标记出该引脚对应的段。

    • 找出所有COM:固定一个段引脚(如 a ),用对应极性的表笔触碰其他引脚,当某一位的 a 段点亮时,触碰的引脚就是该位的公共端。

    • 注意: 测试时务必串联一个限流电阻(几百欧到1K)或在万用表档位安全的前提下快速测试,避免大电流损坏LED段。背光LED通常能承受更大电流,但也建议限流。

  4. 参考已知电路/开发板: 如果显示屏是从某个设备或开发板上拆下的,可以参考原设计。

关键注意事项

  • 共阴/共阳至关重要! 驱动电路(通常是单片机IO口加三极管/MOSFET,或专用的段码驱动芯片如TM1650、MAX7219、HT1621等)必须与显示屏的类型(共阴或共阳)匹配。接反会导致无法点亮或损坏。

  • 限流电阻: 无论是段引脚还是背光引脚,必须串联合适的限流电阻来保护LED段和驱动电路。电阻值根据LED工作电流(通常1-20mA)和供电电压计算。

  • 动态扫描驱动 (多位屏): 驱动多位显示屏时,必须采用动态扫描方式:在极短的时间内(毫秒级)依次激活每个 COM  端(共阳给VCC,共阴给GND),并在该  COM 激活期间,给需要点亮的段送出对应的信号。利用人眼视觉暂留效应,看起来所有位都在同时显示。驱动芯片通常内置了扫描逻辑。

  • 引脚密度: 段数越多、位数越多的屏,引脚数量也越多,排列可能更紧密,焊接或连接时需要小心。

  • 静电防护: 段码屏内部是精细的ITO电极和液晶/发光材料,操作时注意防静电。

总结

段码显示屏的引脚核心是公共端(COM )  和段引脚(a-g, dp ) 。理解其共阴/共阳结构以及多位屏的动态扫描原理是正确驱动的基础。 最关键的步骤是找到并查阅该显示屏的具体数据手册以确认引脚定义。 在没有手册的情况下,小心使用万用表二极管档进行测试是可行的方法。
