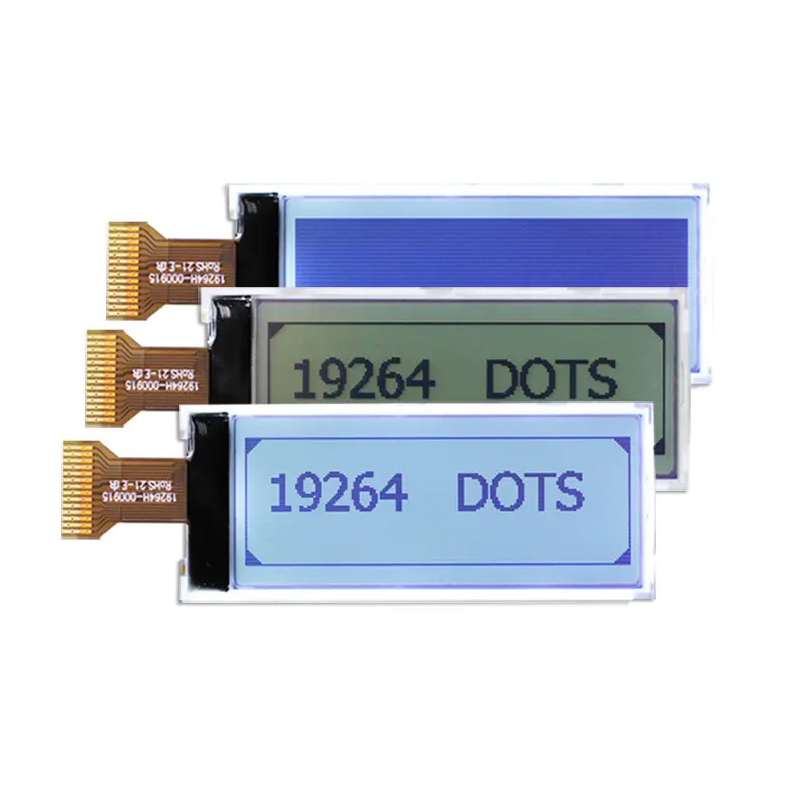

点阵液晶屏的显示原理

作者: 扬润电子 编辑: 扬润小编 来源: 扬润科技研发部 发布日期: 2022.09.28
信息摘要:
以简单的8X8点阵为例,它一共由64个发光二极管组成,并且每个发光二极管是放置在行线和列线的交叉点上的,当对应的某一行置1 电平,某一列置0…


        以简单的8X8点阵为例,它一共由64个发光二极管组成,并且每个发光二极管是放置在行线和列线的交叉点上的,当对应的某一行置1 电平,某一列置0电平,则相应的二极管就亮;

        如要将第一个点点亮,则9脚接高电平13脚接低电平,则第一个点就亮了;

        如果要将第一行点亮,则第9脚要接高电平,而(13、3、 4、10、6、11 、15、16)这些引脚接低电平,那么第一行就会点亮;

        如要将第一列点亮,则第13脚接低电平,而(9、14、 8、12、1、7 、2、5)接高电平,那么第一列就会点亮.

        一般我们使用点阵显示汉字是用的16*16的点阵宋体字库,所谓16*16,是每一个汉字在纵、横各16点的区域内显示的。也就是说用四个 8*8点阵组合成一个16*16的点阵。

        比如要显示"你"则相应的点要点亮,由于点阵在列线上是低电平有效,而在行线上是高电平有效,所以要显示" 你"字,则它的位代码信息要取反,即所有列(13~16脚)送 (0xF7,0x7F),而第一行(9脚) 送1信号,然后第一行送0。再送第二行要显示的数据(13~16 脚)送(0xF7,0x7F),而第二行 (14脚)送1信号。

未标题-3

        依此类推,只要每行数据显示时间间隔够短,利用人眼的视觉暂停作用,这样送16次数据扫描完16行后就会看到一个" 你"字;第二种送数据的方法是字模信号送到行线上再扫描列线也是同样的道理。同样以" 你"字来说明,16行(9、 14、8、12、1 、7、2、5)上送 (,0x00,0x00)而第一列(13 脚)送、"0"。同理扫描第二列。当行线上送了16 次数据而列线扫描了16次后一个"你" 字也就显示出来了。

        苏州扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于,仪器仪表控制板,气体报警器液晶屏,充电桩显示屏,电子跳绳显示屏,医疗保健器械以及各种仪器仪表等产品。
        有定制各类LCD段码屏以及配套产品的需求,欢迎致电!
