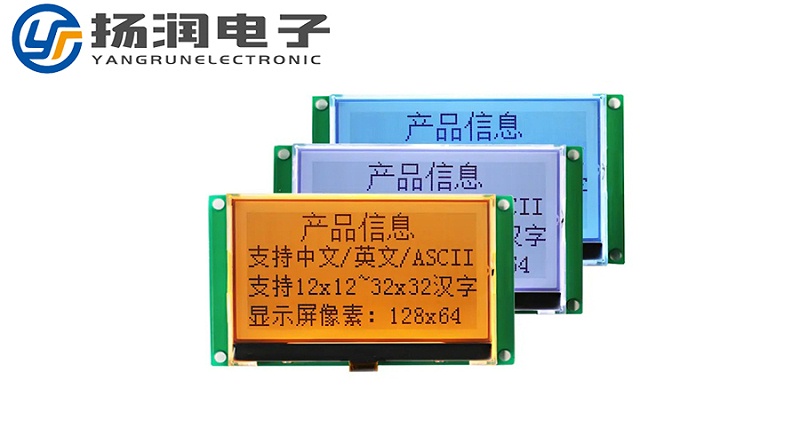

LCD128*64液晶屏无显示的原因有哪些?

作者: 扬润电子 编辑: 扬润小编 来源: 扬润科技研发部 发布日期: 2023.05.27
信息摘要:
 对于在工作中有许多会碰到LCD12864液晶显示屏电路接通后无任何显示内容,这时候很多人都会束手无策,不知道是什么原因怎么去分析问题,

    对于在工作中有许多会碰到LCD12864液晶显示屏电路接通后无任何显示内容,这时候很多人都会束手无策,不知道是什么原因怎么去分析问题,那么,今天扬润小编就给大家分下下LCD12864液晶显示屏电路接通后无任何显示内容时候可能存在的几点原因吧。

一、首先是硬件问题

        1、这种情况是新手最常碰到的问题。首先,对应硬件PDF文档确定你的接线没有任何问题,如果是51单片机,用 P0口一定要加10K的上拉电阻,不然就算程序正常,也无法显示出来。

        2、其次,要注意第三脚VO的连接方式,这个是对比度电位引脚,实际中常采用10K的可变电阻滑动端连接VO 脚,固定端的一段接VCC,另外一端应根据实际硬件连接。如果用的是LCD1602液晶显示屏,另一端直接接到GND 就可以了。对于12864液晶屏就应该看18脚的标记了,因为这时18 脚是负压输出端。根据这点来判断对比,调节电路接法是否正确。

        3、关于串并行选择的问题。串并行选择对于LCD12864液晶屏字库适用(LCD1602液晶显示屏的四线驱动也可以叫做串行驱动 ),如果有PSB引脚,那么你的屏应该可以支持串并行了。串并行的选择决定于PSB引脚的电位,一般是低电位为串行模式,高电位为并行模式。有些朋友在适用的时候对 PSB进行了电位定义但是没有任何显示,这时你应该注意一下LCM板上焊点,尤其是和PSB引脚相连起跳线作用的焊点。因为大多厂家在出厂的时候就预先设置为并行模式,也就是接到高电位 (VCC)上了。碰到这种情况,把焊点跳线重新焊接一下,接到低电位上就可以了。模式选择错误不显示是小问题。由于屏电路的不同,可能你在驱动的时候损坏屏或者单片机。因为选择不对,定义的电位相当于短路。

二、软件问题:

    软件问题一般也就是定义的引脚不对,这种情况出现于真正的初学者,在COPY别人的程序或者屏本身的模板程序没有修改引脚的定义,这种情况比较简单,只需把引脚对应的端口重新定义一下就可以了。

        上面几点就是关于LCD12864液晶屏电路接通后无任何显示的原因分析,如果在工作等情况中遇到此类的问题的话,可以按上述分析来排查。
