LCD段码屏和背光源之间有什么联系

作者: 扬润液晶屏 编辑: 扬润小编 来源: 扬润技术研发部 发布日期: 2022.01.12
信息摘要:
看了LCD段码屏和背光源的介绍之后,想必大家对二者都有了一定的了解,因为液晶屏本身是不发光的,一般会通过自然光的反射,或者通过在液晶屏的背部…
  LCD段码屏,是一种通过双层ITO导电玻璃,进行坚膜蚀刻等工艺手段,把电路和文字图案刻在基板玻璃上后灌入液晶,切割封口后制作而成的一种段式液晶屏,通电后显示图案,通过不同的引脚来控制不同的段,从而来变换数字或者图案。

  背光源,是一种通过亚克力或者注塑PC板作为导光板,导光板的单边或者双边安装上LED灯珠或者发光二极管。导光板的上面以及下面分别贴上反射膜和扩散膜,侧边除了装灯区外都贴遮光膜,通电后即可在扩散膜处发出均匀的光。

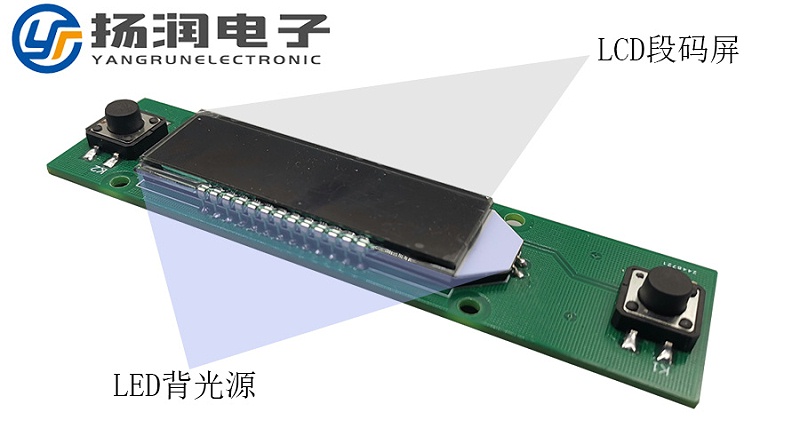

LCD段码屏和背光源


     LCD段码屏和背光源之间的关系


  看了LCD段码屏和背光源的介绍之后,想必大家对二者都有了一定的了解,那么二者之间究竟有什么联系呢?这就要说到LCD液晶屏的原理了,因为液晶屏本身是不发光的,一般会通过自然光的反射,或者通过在液晶屏的背部加上背光源来发光。而在段码屏制作的后段的一道工序中,贴偏光片,而偏光片的话一般分为全透半透和反射型,反射型的偏光片的话跟背光源没有啥关系,因为反射偏光片的作用就是反射自然光,常见的安装反射片的液晶屏有计算机,电表等。

LCD段码屏和背光源的结构


有用到背光源的LCD段码屏按照偏光片来划分的话可分为两种,一种是半透型段码屏,还有一种是全透型段码屏,半透的特点是需要安装背光源,但是可以控制背光的点亮或者熄灭,白天的情况下不开背光,晚上或者光线较暗的时候控制开启,这样可以有效的降低LED背光源所带来的能耗问题;而全透型的段码屏的话一般都会选择背光常亮,这样才能保持屏幕本身的亮度和对比度。

  综上所述,背光源主要作用就是给全透和半透型段码屏提供光源,保持屏幕本身的亮度,从而让人们能更好更清楚的看清楚屏幕上所显示的信息。

  苏州扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于 仪器仪表,小家电控制板,气体报警器,消毒柜显示屏,遥控器显示屏,医疗保健器械以及各种小家电等产品。

  有定制各类LCD段码屏以及配套产品的需求,欢迎致电!
