LCD段码液晶屏是如何显示的呢?—扬润电子

作者: 编辑: 来源: 发布日期: 2021.10.09
信息摘要:
有看过我前面写的关于LCD段码液晶屏的介绍文章的小伙伴们应该知道,LCD段码液晶屏是一种被动显示的屏幕,只能通过周边的光源对它进行照射时,它…
  有看过我前面写的关于LCD段码液晶屏的介绍文章的小伙伴们应该知道, LCD段码液晶屏是一种被动显示的屏幕,只能通过周边的光源对它进行照射时,它才可以进行显示。今天咱们就来聊聊,被动显示的LCD笔段液晶屏是如何显示的?显示原理又是什么呢?

LCD段码液晶屏所用的液晶材料是一种兼有液态和固体双重性质的有机物,它的结构在一般时候是平行排列的,但在电场作用下会改变其排列方向。

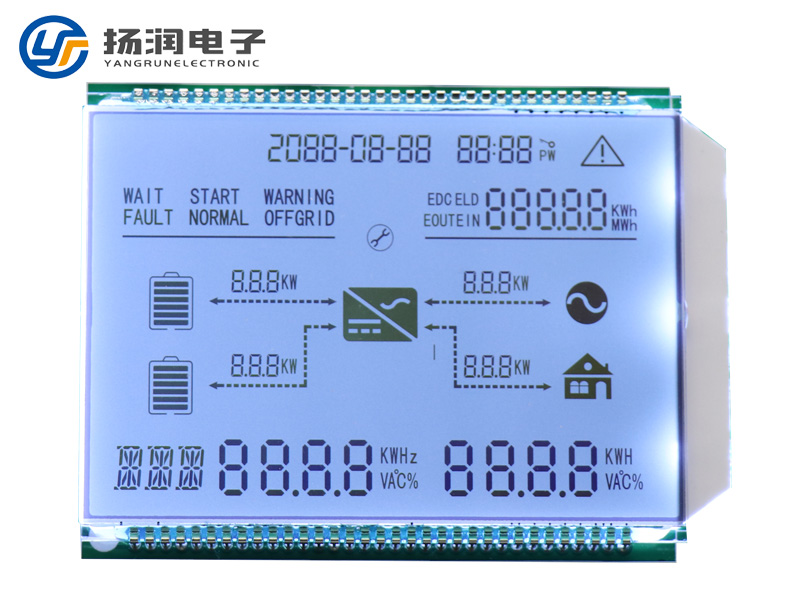

LCD段码屏

咱们拿TN正显段码显示屏来举例子  ,当未加电压到电极时,LCD段码液晶屏处于"OFF"态,光能透过LCD段码液晶屏 ;当在电极上加上电压LCD处于"ON"态,液晶分子长轴方向沿电场方向排列,光便不能透过LCD液晶屏 。有选择的在电极上施加电压,就可以显示出不同的图案。

  而STN型液晶屏的液晶扭曲角更大,所以对比度更好,视角更宽。STN型段码显示屏是基于双折射原理进行显示,它的基色一般为黄绿色,字体蓝色,成为黄绿模。
当使用紫色偏光片时,基色会变成灰色成为灰模。当使用带补偿膜的偏光片,基色会变成接近白色,此时STN液晶屏 成为黑白模即为FSTN,以上三种模式的偏光片转90°即变成了蓝模,效果会更佳。实际上, 靠近玻璃表面的液晶分子并不完全平等于玻璃表面,而是与其成-定的角度,这个角度称为预倾角,一般为1°~2%。

  而LCD液晶屏的玻璃上下面分别都有两片偏光片, 这两片偏光片的偏光轴相互平行(黑底白字的常黑型)或相互正交(白底黑字的常白型) ,且与液晶屏表面定向方向相互平行或垂直。

  偏光片一般是将高分子塑料薄膜在一定的工艺条件下进行加工而成的。我们通常所见的多是反向型的 LCD段码液晶屏 ,这种液晶屏在下边的偏光片后还贴有一片偏光片。这样光的照射和观察都是在LCD液晶屏的同一侧。

  苏州扬润电子有限公司,是一家专注段码液晶屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于 仪器仪表,小家电控制板,电能表, 汽车仪表,空调,遥控器,医疗保健器械以及各种小家电等产品。

  有定制各类LCD液晶屏以及配套产品的需求,欢迎致电!
