LCD段码液晶屏连接方式介绍

作者: 扬润电子 编辑: 扬润小编 来源: 扬润科技研发部 发布日期: 2023.03.11
信息摘要:
 之前有介绍过段码液晶屏的优势及定制段码液晶屏需要注意的事项和参数,我们讲到一个很重要的参数就是它的连接方式,断码液晶屏主要是三种连接方式

        之前有介绍过段码液晶屏的优势及定制段码液晶屏需要注意的事项和参数,我们讲到一个很重要的参数就是它的连接方式,断码液晶屏主要是三种连接方式,分别是:金属PIN连接,导电胶条和FPC。今天我们就这三种连接方式,来详细聊一聊,帮助大家了解的更细更全。

        首先我们了解一下金属PIN连接,这种连接方式比较普遍,也是大多数段码液晶屏的连接方式,其实就是将金属PIN装在段码液晶屏的底玻璃外引线上,它的长度不受限制,可以根据客户需求定制,根据要适用的产品,决定金属PIN的长度;通常金属PIN之间的距离是在2.0mm、1.5mm、1.0mm这样,其金属PIN的数量则根据段码液晶屏的大小而定。

        其次运用比较广泛的是导电胶条连接,这种连接方式的优点就是可以把液晶屏的电极间距做到最小,大多应用在驱动上,但缺点是,不方便应用在引线不够长的段码液晶屏上,需要通过一些铁框等奖液晶屏和PCB板子连接在一起。相比较起金属PIN的段码液晶屏,还是导电胶条的成本更低一点。

        FPC目前应用的不是特别广,但是更为方便,因为FPC是非常柔软的,通过它将段码液晶屏和PCB电路板连接起来,更加稳固。

        虽然每一种连接方式都有各自的优点,但还是要根据实际需求来选定段码液晶屏的连接方式哦。

19

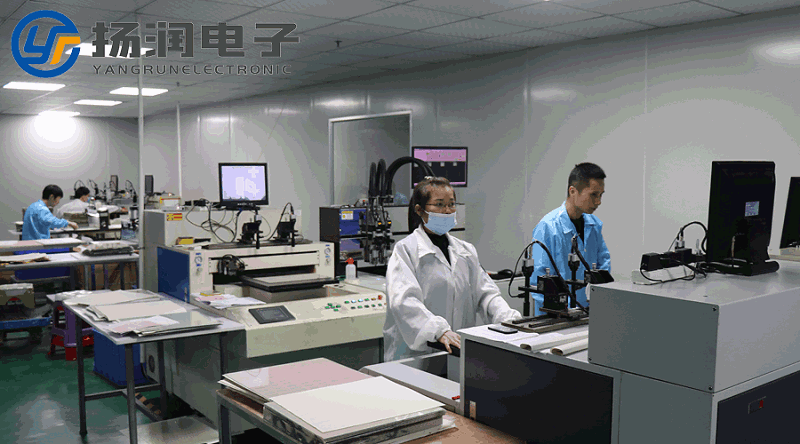

        苏州扬润电子有限公司,是一家专注 段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于,仪器仪表控制板,气体报警器液晶屏,充电桩显示屏,电子跳绳显示屏,医疗保健器械以及各种仪器仪表等产品。

          有定制各类LCD段码屏以及配套产品的需求,欢迎致电!
