TN和STN液晶屏制作流程以及工艺介绍

作者: 扬润电子 编辑: 扬润小编 来源: 扬润科技研发部 发布日期: 2022.09.06
信息摘要:
在我们生活中很多设备都会用到LCD液晶屏,今天扬润小编和大家一起来了解一下TN和STN 的制作流程和工艺介绍吧,希望对大家有所帮助。

        在我们生活中很多设备都会用到LCD液晶屏,今天扬润小编和大家一起来了解一下TN和STN 的制作流程和工艺介绍吧,希望对大家有所帮助。

        TN和STN在结构上面主要的不同点就是液晶分子的扭曲角,TN液晶屏的扭曲角是 90度,STN液晶屏的扭曲角是90~270度。随着扭曲角和偏光板的角度不同,STN 液晶屏拥有黄绿模式、蓝模式、灰模式等等;而TN液晶屏是正性以及负性等,STN液晶屏比TN 液晶屏具有更高路数的驱动能力以及其更优异的电光性能。

8888


TN液晶屏和STN液晶屏制作工艺介绍:

1、 光刻:在ITO的表面形成了要求形状的电极。

2、 定向层涂覆:在玻璃的表面上均匀的覆盖一层定向层。

3、 定向层摩擦:用绒布在定向层的表面摩擦出一个沟槽,以便于液晶分子按照其要求的方向来进行排列。

4、 丝印成盒:将上下这两片玻璃,使用丝印胶将其黏结在一起,然后形成一个空盒。

5、 切割裂粒:将很大片的玻璃切割成为一个一个小的液晶盒,以便于来灌注液晶。

6、 液晶测试:按照客户要求的底色、驱动条件等来调整液晶,确定出到能满足要求的液晶。

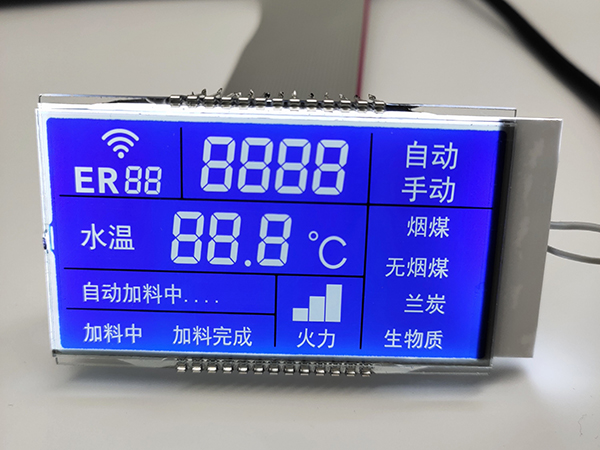

STN蓝底白字负显

7、 灌注封口:将其调好的液晶灌入到空盒里,然后使用封口胶将盒子密封住。

8、 清洗:清洗掉之前残存在液晶屏上面的已经。

9、 光台、电测:光台上检查LCD屏是否有存在外观、污染、盒厚不均匀等缺陷,电测来检查LCD加电显示是否是正常的。

10、 偏光板:根据一些不同的LCD来贴上能满足客户要求的偏光片。

11、 检验及可靠性实验(高温高湿、高温、低温、高低温冲击等实验):进行出货的检验,保证LCD的外观以及电性能能够满足客户的要求。

        扬润电子有限公司,是一家专注段码屏(LCD)、液晶显示模块(LCM)、背光源 (LED)的生产厂家。产品广泛运用于,仪器仪表控制板,气体报警器液晶屏,充电桩显示屏,电子跳绳显示屏, 医疗保健器械以及各种仪器仪表等产品。

        有定制各类LCD段码屏以及配套产品的需求,欢迎致电!
